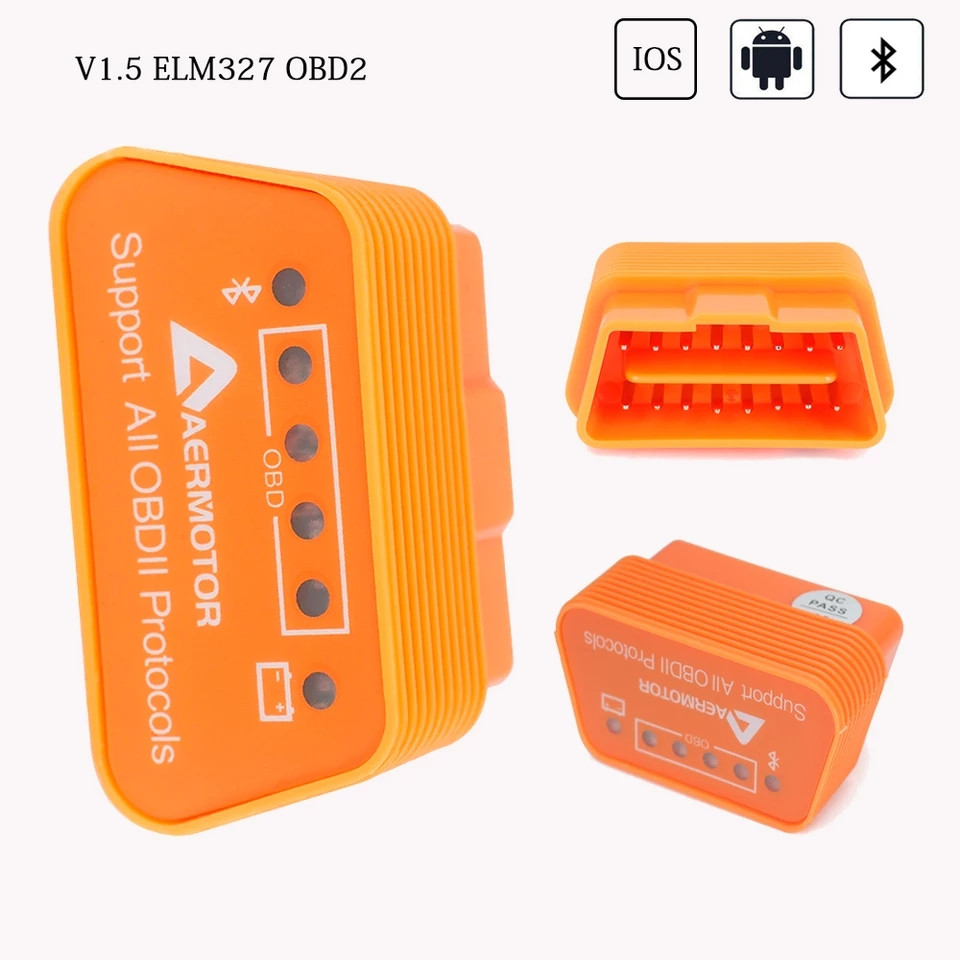

ДІАГНОСТИЧНИЙ АВТОСКАНЕР ELM327 AERMOTOR orange V1.5 Android PC Bluetooth 4.0

ДІАГНОСТИЧНИЙ АВТОСКАНЕР ELM327 V1.5 Android PC

Міні ELM327 Bluetooth - універсальний сканер для діагностики автомобілів, що працюють по протоколу OBD2. Даний адаптер – це програмно-апаратний комплекс, що складається з адаптера для підключення до діагностичного роз'єму OBD2 і програмного забезпечення. Його особливістю є те, що сканер працює за специфікацією Bluetooth. Це дозволяє проводити діагностику автомобіля не тільки за допомогою ПК, але і на планшеті або телефоні на базі Android і iOS.
Потрібно звернути увагу на те, що для роботи з Bluetooth на iOS-системі повинен бути джейлбрейк.
Програми діагностики виконують наступні функції:

• читання кодів діагностики несправностей в цілому і по конкретному виробникові, відображаючи значення (на базі більше 3000 кодів);
• обнулення кодів помилок і вимикання лампочки "Check Engine" на панелі приладів
• отримання збережених значень поточних параметрів роботи системи управління на момент виникнення кодів несправностей;
• зчитування і перегляд результатів тесту датчиків кисню;
• висновок інформації про диагностируемом автомобілі (VIN-коду та калібрувальних даних);
• відображення поточних значень датчиків, у тому числі: обороти двигуна, розраховане значення навантаження, температура охолоджуючої рідини, статус паливної системи, швидкість автомобіля, короткострокова паливна балансування, довгострокова паливна балансування, тиск у впускному колекторі, температура всмоктуваного повітря, витрату повітря, положення дросельної заслінки, дані кисневого датчика, тиск палива, тиск масла, система EVAP, витрата палива, температура повітря на вході та ін.

Працює з усіма OBD2 (з 1996 року в США) і EOBD машинами (на бензині з 2001, дизельні з 2003/2004 в Європі). Список підтримуваних протоколів адаптером ELM327: ISO 9141, KWP2000, SAE J1850, CAN-шина.
Рекомендоване програмне забезпечення для міні ELM327 OBD2 Bluetooth:

• ScanMaster для ПК;
• Крутний момент Pro, hobDrive, Check-Engine для Android;
• DashCommand, RoqyBT4 з доповненням RoqyOBD для iPhone, iPod touch і iPad;
• і багато інші програми, які доступні в Google Market AppStore.

Налагодження роботи між комп'ютером/планшетом/телефоном і бортовим комп'ютером виконується в кілька кроків:
-для комп'ютера:
1. Підключаємо сканер до автомобіля.
2. Встановлюємо ПО (наприклад, ScanMaster).
3. Открываем программу ScanMaster, ищем значок вилки розетки и нажимаем на нем. В открытом окне ищем вкладку «Communication». В строке «Interface type» выбираем «Bluetоoth», затем в появившимся окне нажимаем «Search Devices». Программа найдет неизвестное устройство, выберите его и нажмите «ОК». Затем появится окно для ввода кода подтверждения. Код – 1234 (иногда 0000 или 6789). Затем нужно перейти во вкладку «Protocol» и выбрать пункт «0 – Automatic». Нажимаем «ОК» и в самой программе нажимаем «Connect». Устройство готово к использованию и можно приступать к диагностированию.
- для телефонів/планшетів:
1. Включаємо Bluetooth.
2. Тиснемо кнопку "Пошук пристроїв"
3. Натискаємо на знайдений адаптер. Варіанти назв: ELM327 Bluetooth — OBD-II, avto diag, CHX.
4. Коди сполучення: 1234, 0000 або 6789
5. Якщо код підійшов і все добре, побачимо напис "Пов'язане, але не підключено". На цьому налаштування Bluetooth закінчена.
6. Запускаємо раніше встановлену програму діагностування.
Живлення сканера здійснюється від бортової мережі автомобіля через роз'єм ODB2.
Матеріал корпусу пристрою – пластик.
Сканер має невеликі розміри, що дозволяє не виймати пристрій з діагностичного роз'єму DLC.

Характеристики:

модель: Міні ELM327 OBD2 ;
напруга живлення: 12 В;
радіус дії: приблизно 10 м;
передача даних:WIFI;
вага: 20 г;
вага в упаковці: 24 м;
колір: чорний;
габарити адаптера: 42 х 32 х 25 мм

USA Car brand,after 1996;

Europe Car brand(petrol),after 2001;

Europe Car brand(diesel),after 2004;

Japan/Korea Car brand,after 2002;

Chinese Car brand,after 2009;

Indian Car brand,after 2010;

Russian Car brand,after 2011

Підтримувані протоколи:

SAE J1850 PWM (41.6 Kbaud)

SAE J1850 VPW (10.4 Kbaud)

ISO9141-2 (5 baud init, 10.4 Kbaud)

ISO14230-4 KWP (5 baud init, 10.4 Kbaud)

ISO14230-4 KWP (fast init, 10.4 Kbaud)

ISO15765-4 CAN (11bit ID, 500 Kbaud)

ISO15765-4 CAN (29bit ID, 500 Kbaud)

ISO15765-4 CAN (11bit ID, 250 Kbaud)

ISO15765-4 CAN (29bit ID, 250 Kbaud)

SAE J1939 CAN (29bit ID, 250 * Kbaud)

USER1 CAN (11 * bit ID, 125 * Kbaud)

USER2 CAN (11 * bit ID, 50 * kbaud)

Комплект поставки:

ДІАГНОСТИЧНИЙ АВТОСКАНЕР ELM327 V1.5 Android PC Bluetooth 4.0

Інструкція англійська мова.
