Вимірювач товщини фарби RICHMETERS GY-910 (оновлена версія) V2.0

Вимірювач товщини фарби RICHMETERS GY-910 на призначений для швидкого і точного вимірювання товщини різних покриттів, але основне його призначення в області перевірки матеріалів для захисту від корозії. Він ідеально підходить для виробничників і їх клієнтів, для офісів і консультантів-фахівців, для фарбувальних цехів і цехів гальванопокриттів, для хімічної, автомобільної, суднобудівної та авіаційної промисловості, а також для важкого машинобудування. Він призначений як для лабораторій і майстерень, так і для зовнішнього використання.

Товщиномір покриттів RICHMETERS GY-910 працює або на принципі магнітної індукції, або на принципі вихрового струму, в залежності від типу використовуваного датчика. Прилад має вбудовані датчики Fe і NFe. Fe-зонд може бути використаний для немагнітних покриттів, а NFe-зонд - для покриттів з ізоляційного матеріалу.

Переваги та ключові особливості:

Дуже висока точність вимірювань (дозвіл): 1 мкм.

Діапазон вимірювань: 0-1300 мкм.

Матеріал підкладки: Fe / NFe (залізо / алюміній).

Компактний і легкий, можна носити з собою навіть в кишені.

Цифровий рідкокристалічний екран.

Калібрування і установка нуля (в комплекті сталевий та алюмінієвий підкладки, а також 5 каліброваних пластин).

Індикатор заряду батареї.

Функція автоматичного відключення.

Керівництво користувача російською мовою.

Використання у виробництві матеріалів, схильних до корозії і іржі, яка може вплинути на естетичні або технологічні властивості матеріалів, як правило, вимагає використання неметалевих речовин, які, будучи нанесеними поверх металу, здатні захистити його від зовнішніх впливів.

GY-910 - товщиномір, який здатний досліджувати товщину покриттів без порушення їх поверхні. Він дозволяє вимірювати товщину немагнітного непровідного електричний струм покриття (наприклад, фарби), нанесеного на магнітну (наприклад, сталь, залізо) або немагнітну поверхні (наприклад, пластмаса, кераміка, хром). У GY-910 використовується вбудований високоточний зонд (датчик), який, за допомогою дослідження вихрових струмів та електромагнітної індукції, дозволяє обходитися без відповідного датчика з боку підкладки.

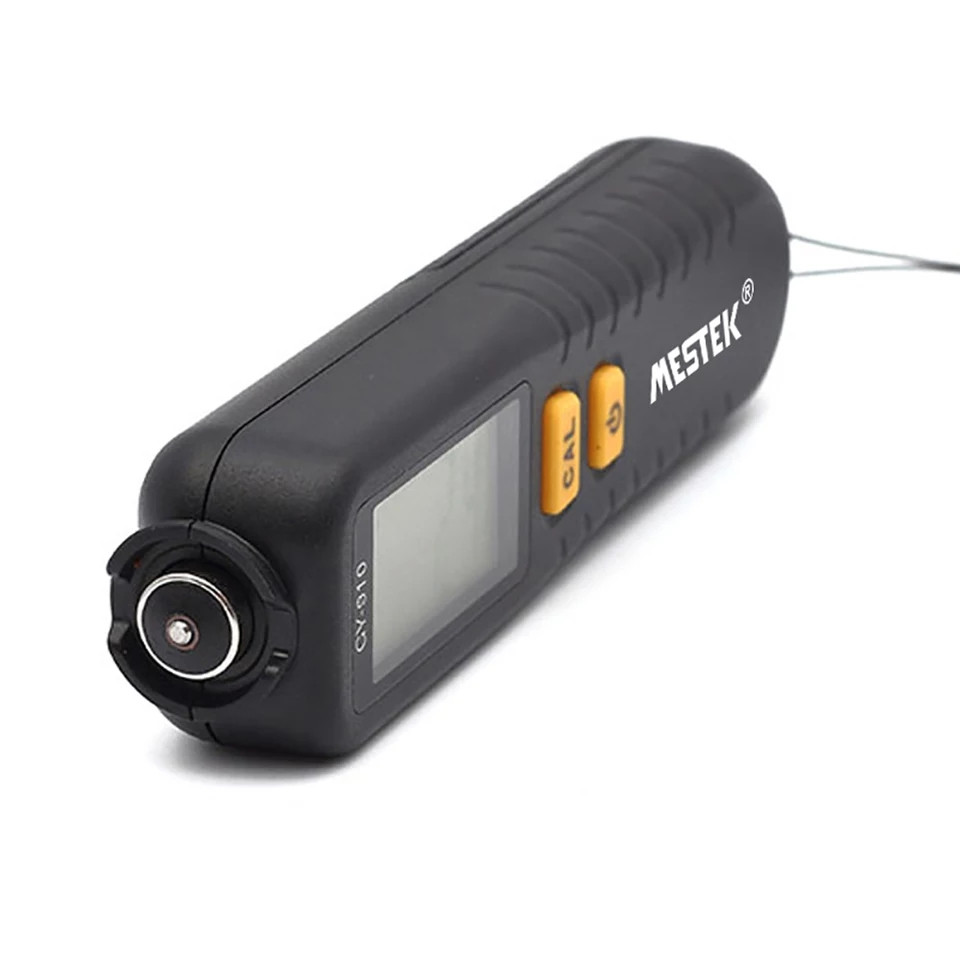

Зовнішній вигляд і найменування елементів

Кнопка включення/OK.

Кнопка калібрування.

LCD-дисплей.

Зонд.

Кришка відсіку для батареї.

Сценарії використання

Товщиномір GY-910 може успішно застосовуватися в наступних сферах діяльності:

визначення товщини покриття магнітних і немагнітних металів;

визначення товщини фарбування металу в автомобіле-, авіа - та суднобудуванні;

визначення товщини покриття металевих конструкцій в побуті (наприклад, вікон, дверей);

вимірювання товщини лаку на мідних доріжках при виробництві друкованих плат;

швидка детекція металевих деталей на вхідному контролі;

пошук дефектів металу без пошкодження фарби при купівлі вживаного автомобіля;

измерение оксидной плёнки металла.

Техника безопасности

Избегать непосредственного контакта с поверхностями при большой температуре, так как датчик зонда может быть поврежден от перегрева:

следует контролировать температуру перед измерением;

элементы с высокой температурой должны быть остужены перед измерением.

Избегать непосредственного контакта с мокрыми поверхностями, так как измерение может быть не точным:

нельзя измерять толщину краски, пока она не высохла;

нельзя измерять толщину лака на печатной плате, пока он не высох.

LCD-дисплей

Индикатор заряда батареи.

Ноль / режим калибровки.

Магнітний (Fe) / немагнітний (NFe).

Поточне значення товщини.

Індикатор помилки.

Поточна одиниця виміру.

Акумулятор

Низький рівень заряду батареї(2 шт, АА) може призвести до великої похибки вимірювання.

Обнуління

Тестування покриттів магнітних або немагнітних матеріалів виконується різними інструментами, тому потрібно обнуляти прилад при зміні матеріалу.

Якщо безпосереднє вимірювання величини не потрібно, а необхідно тільки дослідження різниці товщин, то обнулення можна не виконувати.

Установка НУЛЯ:

Крок 1: Натиснути кнопку калібрування (CAL).

Крок 2: Притисніть зонд до комплектної калібрувальної пластині.

Крок 3: Дочекайтеся стабілізації інформації, що відображається, натисніть кнопку включення/OK для збереження нульового значення.

Крок 4: Перевірити точність показань на калібрувальної пластині, якщо відхилення від 0 більше необхідної величини, повторіть кроки 2 і 3.

Порада: для більш точної установки нуля потрібно терпіння і поступові наближення.

Калібрування

Для отримання більш точних даних при дослідженні різних матеріалів основи і покриття користувач повинен проводити калібрування приладу.

Способи калібрування відрізняються в залежності від того, магнітний або немагнітний матеріал є підставою для покриття, яке вимірюється.

Функція автовимкнення

Для економії заряду акумулятора прилад має функцію автоматичного відключення:

вимкнути прилад можна тривалим натисканням кнопки включення/OK;

при бездіяльності протягом 5 хвилин прилад вимкнеться автоматично.

Відновлення калібрування

Тривале натискання кнопки включення/OK відновлює дані калібрування.

Опис приладу

Установка батарей:

Встановіть 2 елементи 1.5 V AAA у відповідності з маркуванням полярності.

Використання:

Для точніших вимірювань слід, плавно натискаючи на заготівлю вертикально, дочекатися стабілізації даних на екрані, а потім різко відірвати прилад від поверхні на висоту понад 5 див. Під час вимірювання прилад не слід трясти.
